                                           DM6213  多通道隔离热电偶采集器

一、功能特点

多通道输入，电源/通讯/输入隔离，隔离电压1200V。

各通道互相隔离，隔离电压400V。

多AD并行采集，2秒刷新所有通道。

每通道输入带过压保护。

LED显示/宽温LCD中文英文操作显示。

默认60分钟定时息屏功能降低能耗。

带按键方便用户现场调试设置。

两个独立隔离防雷RS485接口，标准MODBUS-RTU通讯协议。

宽范围电源DC10-30V供电，带整流桥设计电源反接也能正常工作。

带自恢复保险过流保护，带浪涌过压保护。

DIN35导轨安装方式。

二、多通道隔离热电偶采集主要技术指标

三、端子接线

    32通道热电偶mV信号或DC0-5V/10V接线图

四、产品选型

        多通道隔离采集器 DM6213-□□-□□□-□□-□(M212)

                 ①② ③④⑤ ⑥⑦ ⑧⑨

备注：1、各通道输入类型都可以分别设置订货为热电偶时可以设置为0-100mV，可以接分流器。

    2、选型必须完整，没有选到的功能也要填上代码，选型举例：DM6213-T07-R0T0SS-0D-32（M212）

    3、端子69、70COM2可以做从机只有测量值供上位机读取，也可接DM6240继电器输出或DM6241模拟mA/V输出。

五、操作说明

（一）按键功能  仪表按键为轻触式按键，使用时请勿用力按压。在息屏状态下，按任何按键都可以唤醒显示。

（二）参数设置

工作状态下，仪表同时显示多个通道测量值，按住SET键不动约1秒进入密码验证画面。在设定状态下，显示参数提示信息、设定值。如果设定过程中约 60 秒钟无按键操作，则自动退出设置状态进入运行状态。设置好一个参数后，再按 SET 键确认进入下一个参数设置状态。在设置过程中，长按?键不动约2秒返回上一个参数设置状态。

六、通讯说明

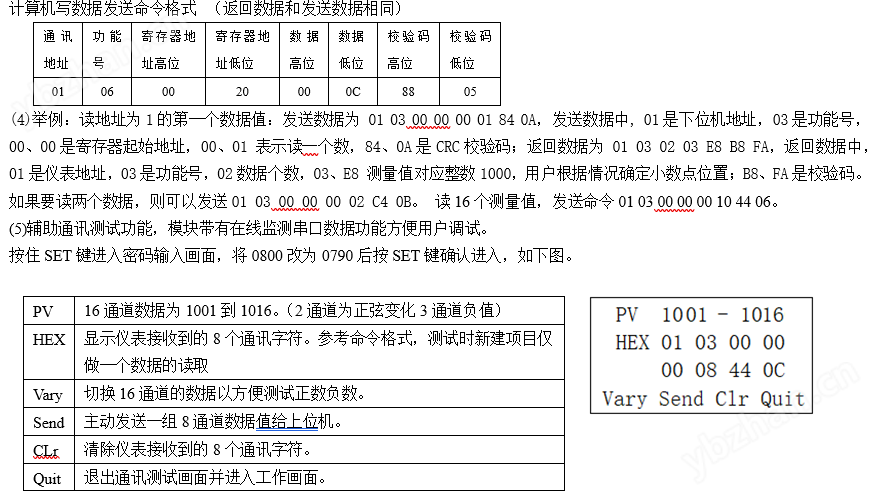

 (1)本产品配RS485接口，直接与计算机通讯。RS485标准通讯距离1.5km，可以挂接多个仪表。RS232标准通讯距离15m，只能挂接一个仪表。RS232接口的TXD、RXD、GND分别接计算机串口的第2、3、5管脚。数据格式为1个起始位﹑8个数据位﹑1个停止位，校验位可设置。为避免通讯冲突，仪表都处于侦听方式。计算机按规定地址向某一仪表发出一个命令，然后等待一段时间，等候仪表回答，仪表收到正确命令后再发送出数据。发送结束后仪表又处于侦听方式。同一系统中，仪表地址不能相同，波特率要一致。

 (2) 采用标准Modbus-RTU通讯协议，使用其中的03、04、06功能号。在使用组态软件触摸屏时，选用设备为标准Modbus或modicon(XX康)的PLC，Modbus-RTU地址型，功能号为3X或4X都可以，寄存器地址是从第一个开始，数据为有符号16位整型，使用组态王时寄存器（即4x001，4x000），别的组态软件有可能是从3x001或3x000开始。需用户根据实际情况处理小数点位数。用户编程建议定义有符号的整型数据即可，也可以通过计算，当数据大于0X7FFF(十进制32767)时,用65536减去该数据再取负，例如通讯传输数据为0XFF9C（十进制是65436），65536-65436=100，再取负数即为-100，专业算法也可以用取反加1。对于长整型数据如累积量等，数据值=高位×65536+低位，也可以选择数据类型为长整型（Long），系统自动计算出累积量。寄存器4x1024起为测量值的单精度浮点数类型，执行标准IEEE754，例如0x42CAFBCF对应101.4918(另见高级参数设置四个字节排列顺序可设置)。

七、报警说明

 该仪表可带1个或多个报警设置，每个通道可设置报警或多通道共用一组报警参数公共报警。采用报警值回差值两个参数避免继电器频繁动作。另外高级密码有报警延时功能。

 上限报警：测量值高于报警值则处于报警状态，测量值低于报警值-回差值后，解除报警状态；

 下限报警: 测量值低于报警值则处于报警状态，测量值高于报警值+回差值后，解除报警状态；

 关闭报警值：禁止报警。   各通道报警状态值通讯可以读取。

八、质   保

  如属厂方制造质量问题，在仪表出厂日起，由厂方免费修理，如果是由于保管及使用不当而造成损坏，修理时收成本费。保修期十八个月。

九、常见问题解答

1、对于热电阻热电偶，仪表按传感器全量程设计，量程上限下限参数无效。

2、输入信号类型对照表中列举的信号类型仪表都支持，特殊输入信号需定制，如WRe325、WRe526、PT1000、热敏电阻。

4、接上传感器显示-HH-时，检查接线是否正确，检查热电偶mV值/mA/V是否正常，检查传感器类型与参数设置的输入信号类型是否一致。热电偶时，输入端短路对应通道显示环境温度。

5、热电偶的测温原理是产生电势差，现场需做好绝缘处理防止被测物体的电势导入到采集仪表，或者选购隔离输入的采集仪表。

6、通讯不通时，检查接线正确；通讯转换器正常；RS485接口有约1.5V电压；相关参数地址波特率校验位；计算机读取一个(或八个)数据，在辅助通讯测试功能画面查看收到的数据格式，如果是乱码可以交换通讯的两根线（接反通讯线不会损坏接口）。
